Acer Aspire easyStore Home Server (H340) 控制PWM有效降溫法

Acer Aspire easyStore Home Server 型號 H340 算是目前C/P最高且好用的 NAS 系統
但由於為了要安靜~ 它的主機板跟風扇都是配備 PWM(脈衝寬度變調) 的控制風扇, 在官方設定上保持在低轉速(rpm)狀態..約 900rpm 左右
但由於 它是內含Power + HDD 4bays 的設計作出這麼小的 Box
散熱空間很有限, 會導致一直都在高溫狀態下運作...但 HDD or 任何電子設備除特殊規格(軍規?)外..高溫環境會導致壽命縮短, 或易發生硬碟故障的情形, 甚至於電解電容爆掉..等慘事

當然降溫方法很多把外殼拆掉也是一種有效的降溫方法! 但壞處是難看加上這樣內不容易推積灰塵, 甚至於危險..

再未做任何措施的情況下 硬碟溫度40度 50幾度都是很常見的狀況...CPU就監測軟體上得到也都是6~70度跑不掉...

我原本的做法是再塞一顆12cm PWM的風扇進去.. 但成效不彰..由於系統預設控制都是讓風扇保持在低轉速狀態..除非你是塞一顆一般無PWM風扇~ or 將 PWM控制腳移除不接上(一般PWM風扇預設無PWM控制訊號時是保持在最高轉速)..

而正好再搜尋降溫方法的時候看到原文這篇
用 SpeedFan 這套軟體來控制 PWM FAN
首先當然是去把軟體抓回~然後丟到 H340 上再利用 遠端桌面的方式登入來安裝及設定

原文中有兩種做法

A是教您將這套軟體做成隨身版(Portable) or 稱綠化版..
B是直接安裝
C才是重點..教您怎麼設定

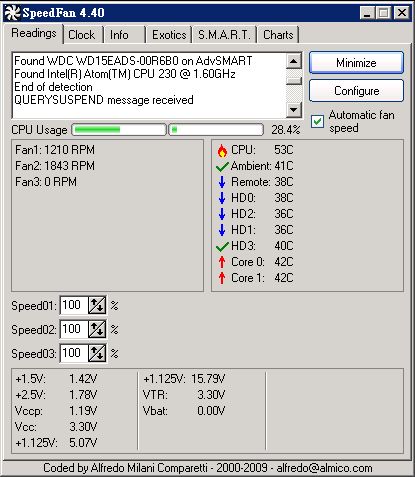

  1. 執行啟動SpeedFan
  2. Configure 按鈕
  3. 再點 Advanced 分頁
  4. 下搭選單選擇 SCH5127 at $841 on ISA
  5. FAN1 zone/mode
  6. 我是直接設定為 always on full (保持全速)
  7. 若您覺得吵那可以用原文中 manually controlled (手動設定控制), 則可由他軟體主化面直接設定你希望PWM出力為多少 速字越大轉速越快
  8. 設定完按 OK 按鈕 回軟體主頁面

PS: 必須常駐此程式


SpeedFan 可由官方網站 下載



原文參考資料:
http://forum.wegotserved.com/index.php?/topic/11013-h340-manual-fan-control/
