修理 Samsung SPP-2020 相片印表機

源於不知道怎麼逛的逛到了 露天拍賣上有一台 好便宜的 熱昇華相片印表機
含運費 7-11取貨付款 居然不到 NT$ 800.. 內附 10張 4x6" 相紙跟色帶
雖然是已經停產的型號~ 應該是賣家去掃貨還是哪來的 外箱是爛爛的(他賣場也有註明了),
但拆開裡面是新品沒錯
但是附的電源線插頭是歐規的雙圓頭~ 不過也還好

這種電源線很普遍

但是印了出發現只有上面一小條印出! 其餘空白~ 再印了一張測試頁還是一樣
便宜的代價就是這台機器有故障
最上面那一張第一次用 AB膠黏好故障處印了第一張
另外下面兩張是機器來試印失敗的

看了一下外觀跟結構發現可疑的問題點
還好這台機器還蠻好拆解的~

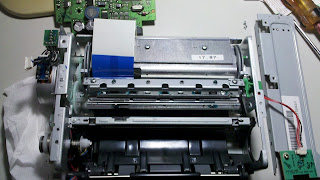

翻到後面 角落四顆螺絲 用一支 23快的小螺絲起字就轉開整個 上蓋就可以掀開了




問題點如照片中灰黑色的部分~是我用AB膠的部分

這個白色的塑膠是用來把列印的加熱頭壓下讓色帶貼合在相片紙的機構

使用AB膠強度不足再印第四張的時候又裂開了!所以再深度拆解機器

發現上面這塊結構鐵板拆的下來

看了一下結構這個東西是固定有問題的連動桿的

像這樣讓他離開固定點

往上轉

就可以向上拉起整支連動桿了

由於第一次用AB膠修理失敗了~接觸面不足AB膠黏合強度不足!
所以這次想到用綁的~還好有被我翻到以前主機CASE附的一條小束線帶!
我一堆更大的束線帶太厚裝入後會卡住機構





這個接步進馬達的排線在下面比較不好拆裝但要掀電路板還是要讓他分離!




主體跟外殼這邊要稍微橋一下斜一邊放進去~ 不然會卡到綠色這個固定 色帶的機構

最後風扇接頭記得接回去!, 不然我不知道他加熱裝置是不是會熱掛

主體跟外殼是中間三顆比較大顆的白銀色螺絲固定而已


這是第一次用AB膠嚐試黏好裂開的地方印第二次~ 只有完整轉印完黃色就又裂開了


再用束線帶強化


再印幾張測試
